柱塞泥漿泵結構形式
點擊：0 發布時間：2019-09-01 09:30:40
柱塞泥漿泵結構形式。柱塞泥漿泵分為軸向柱塞泥漿泵和徑向柱塞泥漿泵兩種代表性的結構形式；由于徑向柱塞泥漿泵屬于一種新型的技術含量比較高的高效泵，隨著不斷加快，徑向柱塞泥漿泵必然會成為柱塞泥漿泵應用域的重要組成部分。
柱塞泥漿泵是液壓系統的一個重要裝置。它依靠柱塞在缸體中往復運動，使密封工作容腔的容積發生變化來實現吸油、壓油。柱塞泥漿泵具有額定壓力高、結構緊湊、效率高和流量調節方便等優點，被廣泛應用于高壓、大流量和流量需要調節的場合，諸如液壓機、工程機械和船舶中。
柱塞泥漿泵是往復泵的一種，屬于體積泵，其柱塞靠泵軸的偏心轉動驅動，往復運動，其吸入和排出閥都是單向閥。當柱塞外拉時，工作室內壓力降低，出口閥關閉，低于進口壓力時，進口閥打開，液體進入；柱塞內推時，工作室壓力升高，進口閥關閉，高于出口壓力時，出口閥打開，液體排出。當傳動軸帶動缸體旋轉時，斜盤將柱塞從缸體中拉出或推回，完成吸排油過程。柱塞與缸孔組成的工作容腔中的油液通過配油盤分別與泵的吸、排油腔相通。變量機構用來改變斜盤的傾角，通過調節斜盤的傾角可改變泵的排量。

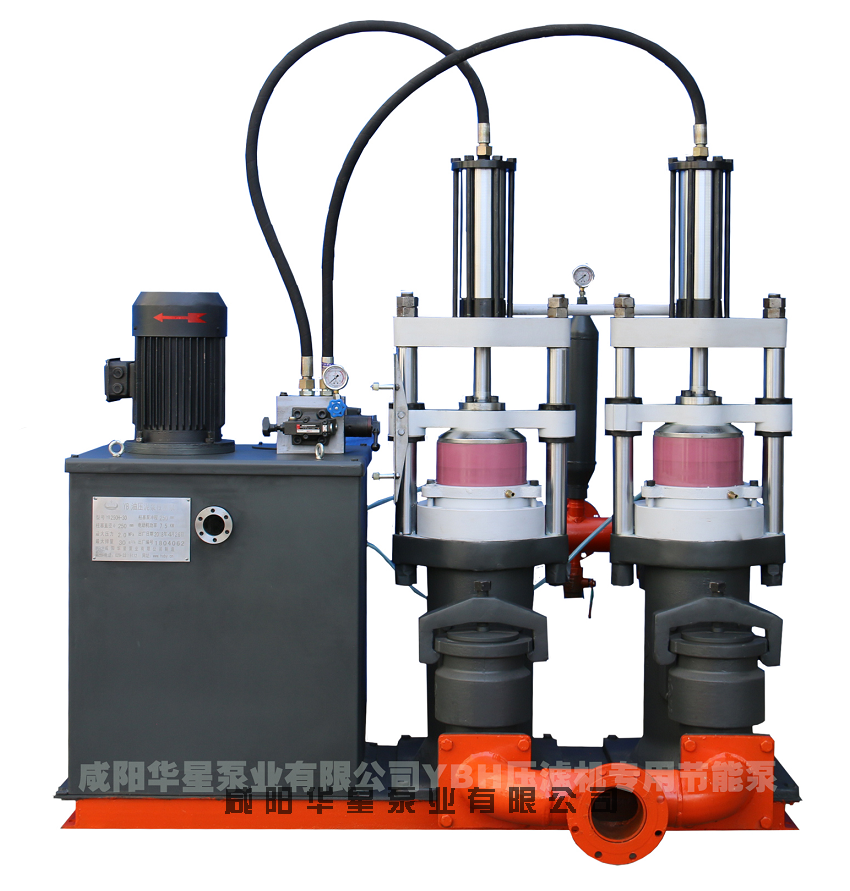

柱塞泥漿泵
